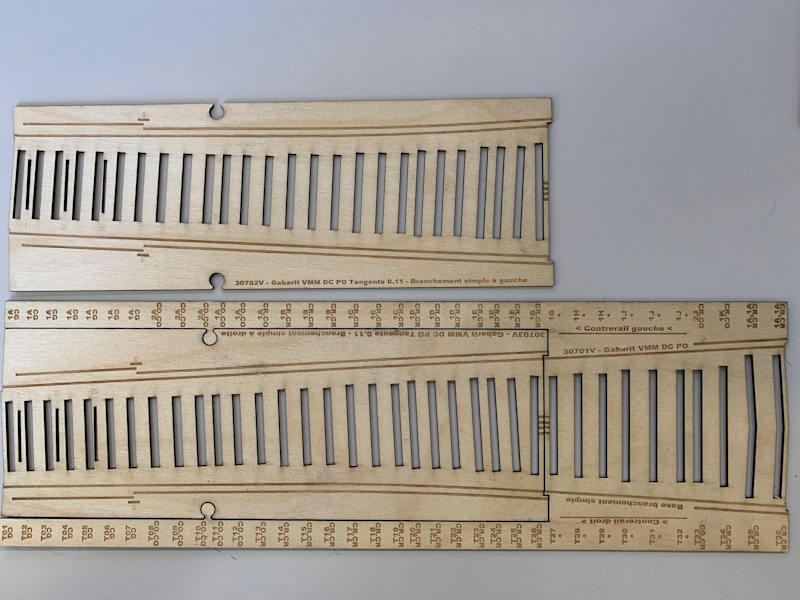

Deux gabarits pour un double champignon

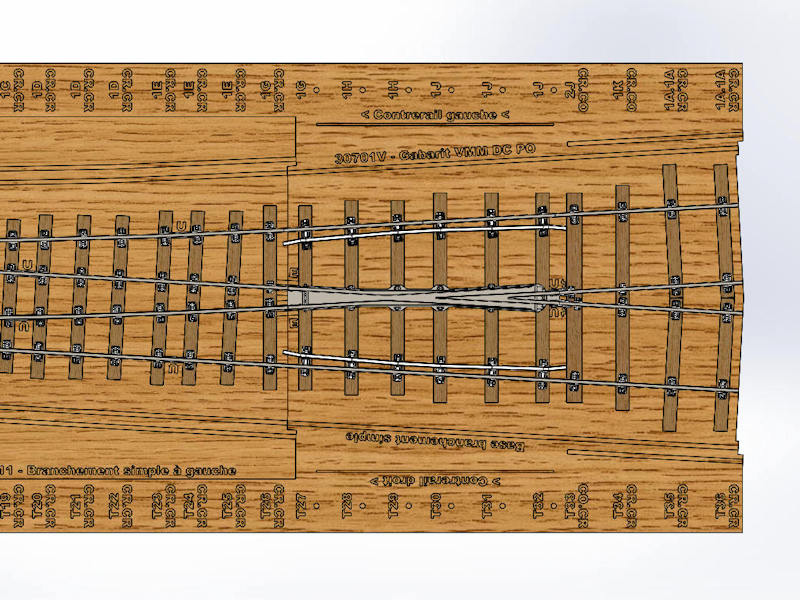

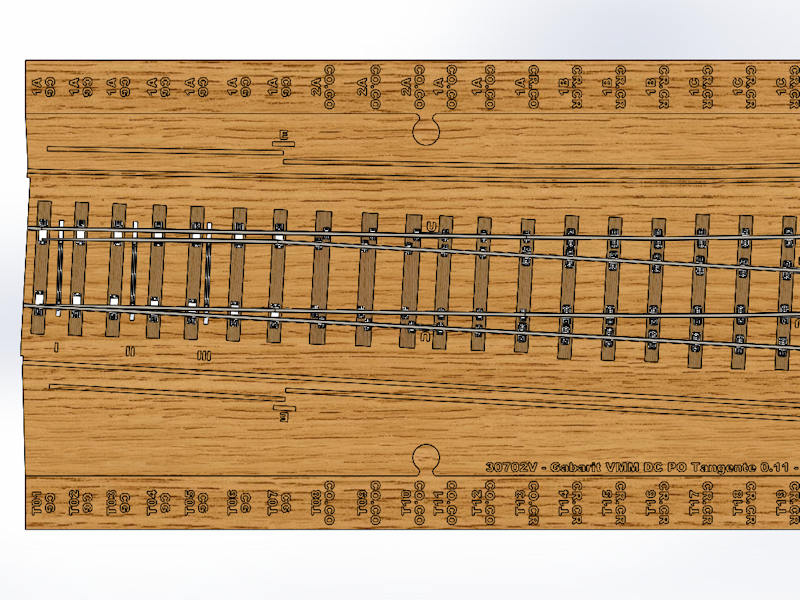

Le centre contient les empreintes des traverses, la position des éclisses complètes ou isolantes et les formes de positionnement longitudinal.

Réassort en 10.6 mm
On recausera de canule après la canicule car une alternative se dessine.

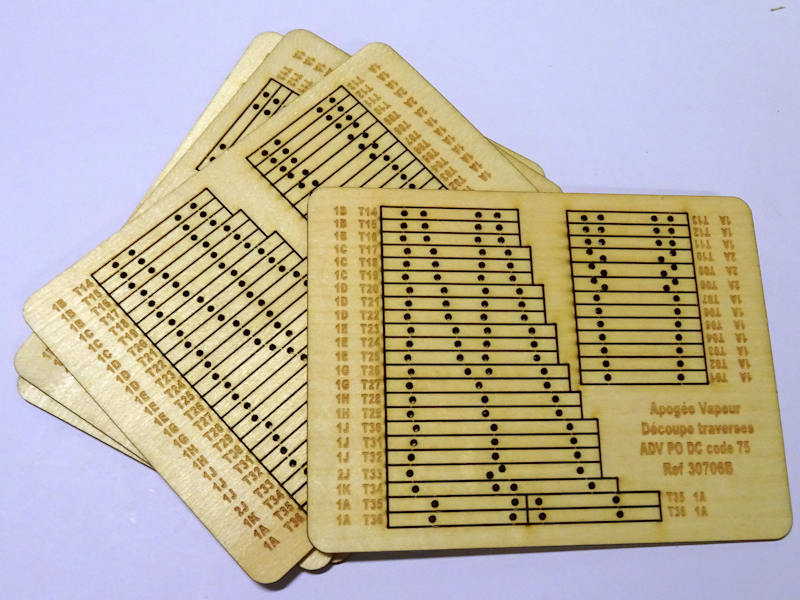

Deux autres points arrivent à terme, présentation la semaine prochaine : le gabarit et les traverses de nos appareils de voie VMM DC.
En attendant, on réassortit une autre roue très fréquente et spécialement à l'Est : 900 mm environ et 8 rayons.
Notre nouvel auxiliaire se forme au tri sélectif des plastiques et des emballages.
Prochaine session : choisir un côté pour ouvrir les enveloppes.

Vous êtes observateurs !
"Ce n'est pas un peu osé de rendre tes lames d'aiguilles DC solidaires électriquement ?
Tu as peut-être intérêt à sensibiliser tes acheteurs au bon respect du dos à dos des roues !"
Oui tu as tout à fait raison mais c'est à l'échelle et contrairement au VMM Vignole, dans le VMM DC il n'y a pas de traverse en bakélite sous les tringles.
Pour les inquiets raisonnables, une alternative en utilisant ces pièces quand même :
- On coupe au milieu en supprimant 0.5 mm, ainsi les deux extrémités sont encore jolies,
- On insère les deux parties dans une canule en tube de plastique et c'est isolant.
C'est pourquoi je ne m'inquiète pas de rendre les deux lames solidaires électriquement.
Reste à trouver la canule...

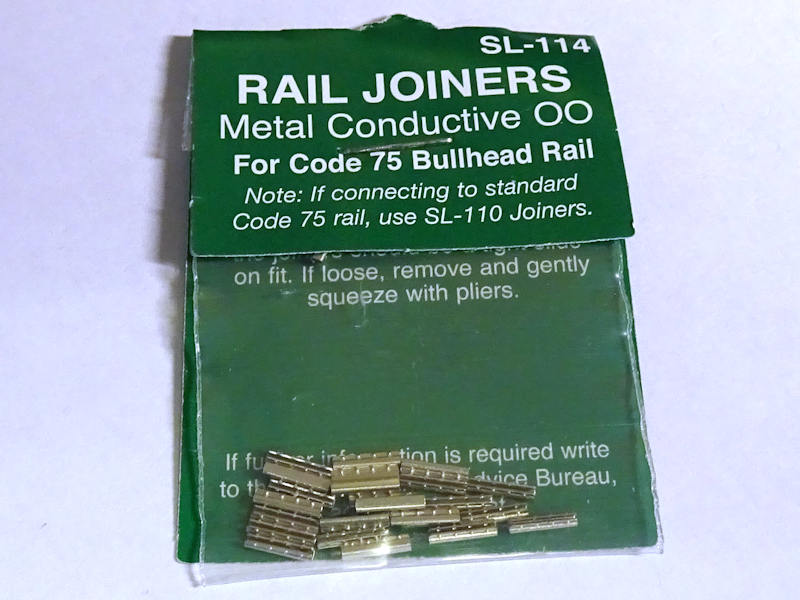

Avec le bon diamètre de fil électrique, on emmanche à force même si la gaine ne se colle pas bien.
Si la canule est de la bonne longueur, l'isolation et les distances sont respectées !

Réassorts au diamètre 19.0 mm
Ces roues très demandées sont actuellement sur nos machines : les 52605R et 52611R se voient entre autres dans les Mikado 141F, 242TA ou 140J du PLM.

Nouveauté VMM : les tringles d'ADV PO
Cette nouvelle fonderie en maillechort contient les trois entretoises qui relient une paire d'aiguilles dans un appareil de voie à double champignon du Paris-Orléans.
La première assure la commande des lames, les deux autres assurent l'écartement.
Dans un appareil triple, ces entretoises traverses parfois une aiguille pour commander la suivante : le montage peut être assez subtil !
L'axe de l'oeillet de commande doit être rendu vertical avant la pose, d'un coup de pince plate précautionneux.

Réassorts au diamètre 11.7 mm
Le fondeur n'a pas traîné : quelques jours seulement se sont passés entre l'expédition de nos nouveaux modèles maîtres et la réception des tirages en maillechort, voir ci-dessous, ou en bronze pour les nombreux rayonnages qui en avaient besoin.
Par exemple, le très fréquent essieu à 10 rayons diamètre 11.7 mm.

Nouveautés : coeurs d'appareils tg 0.11 DC
Nouveauté de cette volée de moulages : .le coeur moulé complet en tangente 0.11 pour rail à double champignon du Paris-Orléans.
Nous en sortons tout de suite deux variantes : en NEM fine pour le RP25-88, et en Proto'87.
Nous trouvons contre-productif d'obliger le modéliste à se taper des tirefonds qui rendent la géométrie hasardeuse et n'apportent rien au niveau esthétique, bien au contraire.
Une fois arasée la queue de moulage, on voit que le coeur est positionné par des tenons VMM qui rendent la géométrie parfaitement sûre.
