Quadra : les entretoises dos-à-dos
Les entretoises dos-à-dos Quadra

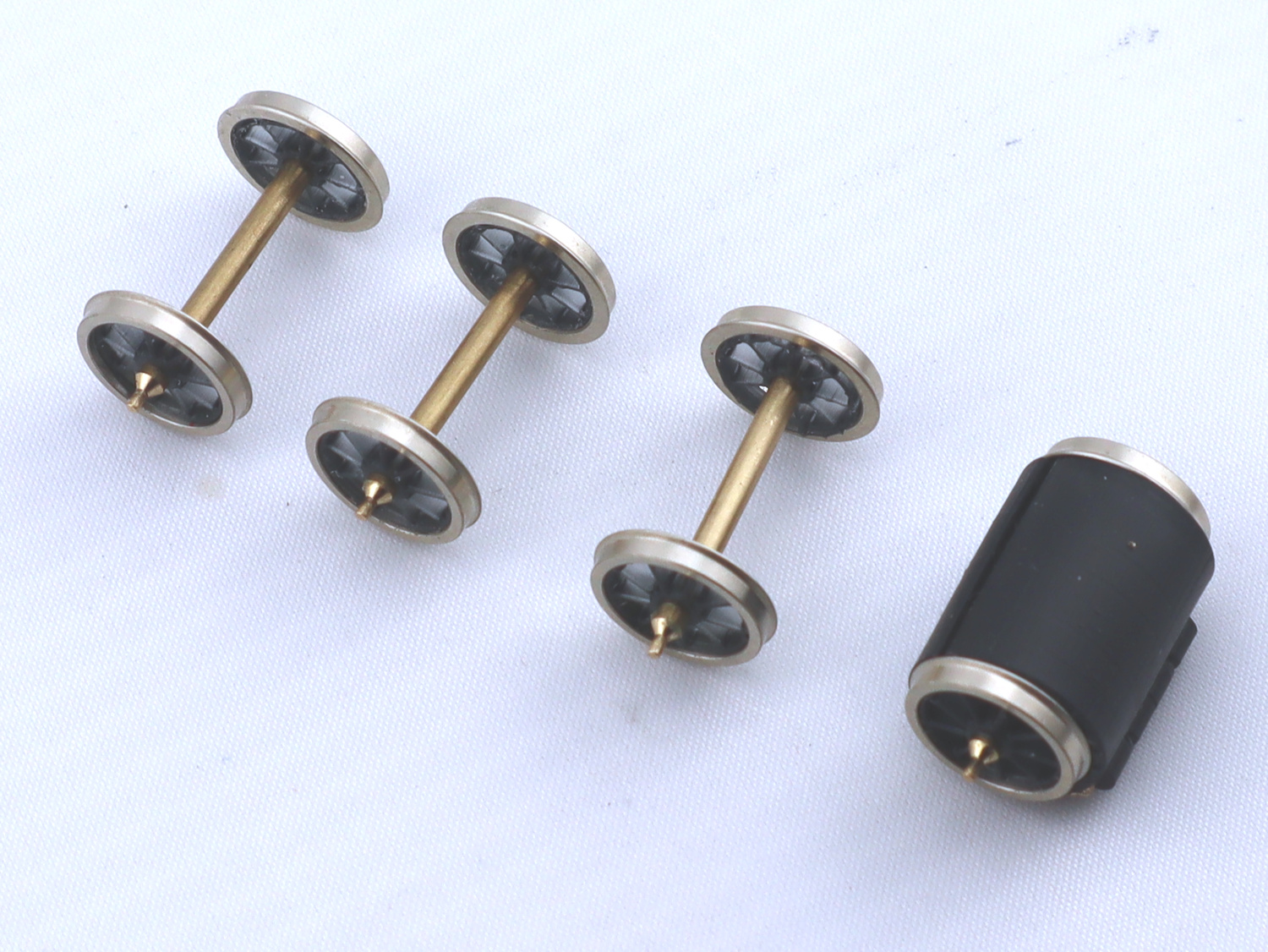

En option, ces entretoises dos-à-dos imprimées en 3D pour tous les diamètres de roues de notre production se montent par deux sur une charnière que vous tirerez d'un rond de laiton de diamètre 1.0 mm.
Elles viennent en deux versions selon que vous pratiquez la norme de roulement RP25-88 ou Proto'87, et peuvent se ranger de manière pratique dans les alvéoles correspondantes du conditionnement Quadra.
Quadra 24 : Entretoises dos à dos
Désormais, nos entretoises dos-à-dos 50080FR (RP25-88) ou 50080FP (Proto'87) sont désormais fabriquées en interne et fournies sous la forme d'une grappe facilement sécable comme on le voit ici, séparant ainsi les deux moitiés de chaque entretoise destinée à une plage de diamètres.
Désormais, nos entretoises dos-à-dos 50080FR (RP25-88) ou 50080FP (Proto'87) sont désormais fabriquées en interne et fournies sous la forme d'une grappe facilement sécable comme on le voit ici, séparant ainsi les deux moitiés de chaque entretoise destinée à une plage de diamètres.
Quadra 25 : Retirer les supports des entretoises dos-à-dos
Avant d'assembler les deux parties d'une entretoise, il est nécessaire de retirer les supports qui les ont maintenues pendant l'impression 3D. Voici comment je procède : en maintenant la pièce sur le plan de travail, je tranche les supports avec une lame de scalpel.
Avant d'assembler les deux parties d'une entretoise, il est nécessaire de retirer les supports qui les ont maintenues pendant l'impression 3D. Voici comment je procède : en maintenant la pièce sur le plan de travail, je tranche les supports avec une lame de scalpel.
Quadra 26 : Assembler les deux parties d'une entretoise dos-à-dos Quadra
Préparer un tronçon de barre de laiton de 1 mm de diamètre en adoucissant ses extrémités à la lime. Le saisir dans une pince, puis l'insérer dans le gond externe d'une demi-entretoise sans engager la zone qui sera occupée par l'autre moitié de l'entretoise. Présenter les deux moitiés sur le plan de travail puis chasser votre barre de laiton jusqu'au contact avec le gond. C'est prêt !
Préparer un tronçon de barre de laiton de 1 mm de diamètre en adoucissant ses extrémités à la lime. Le saisir dans une pince, puis l'insérer dans le gond externe d'une demi-entretoise sans engager la zone qui sera occupée par l'autre moitié de l'entretoise. Présenter les deux moitiés sur le plan de travail puis chasser votre barre de laiton jusqu'au contact avec le gond. C'est prêt !
Quadra 27 : Préparer l'arrêt des roues sur les axes
Nous utilisons une goutte de Loctite 603 ou autre colle cyanoacrylate lente prélevée à la pointe d'un outil dans une goutte déposée sur une surface pas dommage, puis nous la répartissons sur le pourtour interne de la portée intérieure du moyeu des roues à monter.
Nous utilisons une goutte de Loctite 603 ou autre colle cyanoacrylate lente prélevée à la pointe d'un outil dans une goutte déposée sur une surface pas dommage, puis nous la répartissons sur le pourtour interne de la portée intérieure du moyeu des roues à monter.
Quadra 28 :Exemple d'insertion d'une roue
Pour assurer la perpendicularité de la roue sur l'axe, vous pouvez saisir l'axe dans le mandrin d'une perceuse d'établi et en utilisant l'espace entre les mors d'un étau pour laisser déboucher la portée de l'axe après l'insertion dans le moyeu. Attention à stopper l'insertion une fois que la profondeur souhaitée est atteinte, mais ceci vous posera un autre problème : quelle est la profondeur voulue ?
Notre réponse, vous la connaissez : utilisez plutôt l'outil Quadra !
Pour assurer la perpendicularité de la roue sur l'axe, vous pouvez saisir l'axe dans le mandrin d'une perceuse d'établi et en utilisant l'espace entre les mors d'un étau pour laisser déboucher la portée de l'axe après l'insertion dans le moyeu. Attention à stopper l'insertion une fois que la profondeur souhaitée est atteinte, mais ceci vous posera un autre problème : quelle est la profondeur voulue ?
Notre réponse, vous la connaissez : utilisez plutôt l'outil Quadra !
