Le 09 Mai 2021
Après le 08 Mai
Ce jour n'est pas férié en Suisse car d'après les mauvaises langues notre participation principale au conflit était de tenir la caisse...
Notre beta-testeur s'est attaqué à une série d'images de son montage : après ce retour d'expérience, les gabarits seront modifiés en conséquence.
Ci-dessous, la mise à jour de cette page.
Montages : retours d'expériences
On peut bien entendu.
Notre testeur a ici installé un levier Haxo dont la course convient parfaitement, à condition de l'installer au bon endroit pour assurer la course complète et la bonne fermeture des lames.
On voit mieux sur les photos suivantes la belle nappe de notre beta-testeur, indispensable pour réussir vos montages !
Elle fait presque autant d'effet que le célèbre abat-jour de PPLM, toute une époque... ;-)
Pour ce faire, les lames sont fixées sur les rails de liaison par une éclisse soudée tirée de la gravure, qu'on installe sur la face du rail orientée vers le centre : ainsi elle se voit et est conforme.
Une distance de 0.5 mm est laissée entre la lame et le coupon de liaison pour la déformation.
L'interstice est libéré au besoin des traces de soudure à la lime coulisse.
Pour monter facilement les entretoises, nous préparons un gabarit fraisé, on y reviendra.

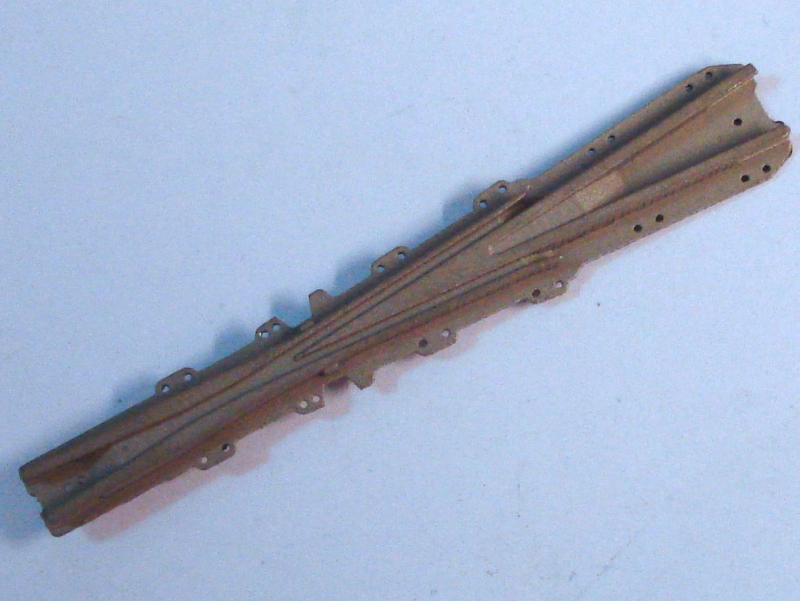

Ainsi, il est plus simple de lier le coeur à tous les coupons environnants au moyen d'éclisses plates tirées de la gravure.

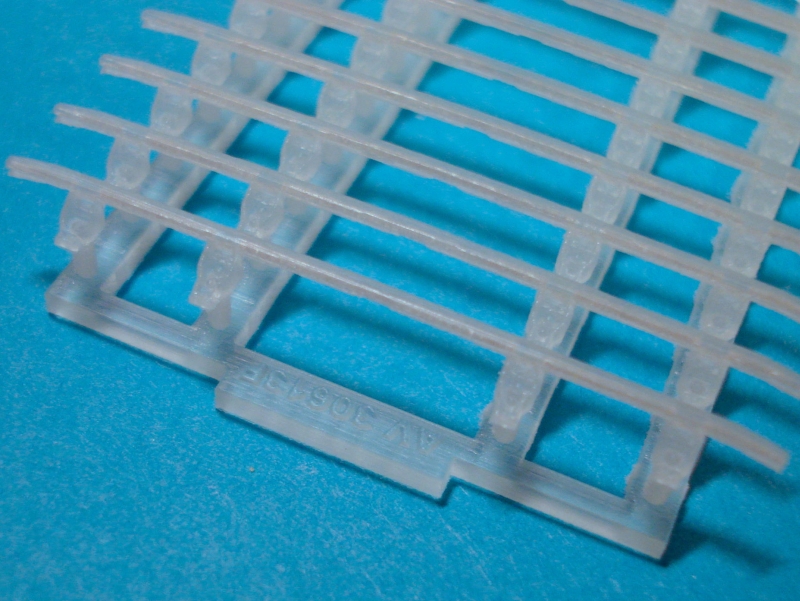

Ces soudures sont effectuées en dehors du montage en ayant inséré les coussinets et en les ayant éloignés un peu par coulissement pour les protéger de la chaleur lors de la soudure des éclisses.
On présente ensuite l'ensemble pour réaligner les coussinets.
