VMM - ApoClips - Premier retour : Stéphane Vispé
ApoClips : premier retour de Stéphane Vispé
C'est un événement pour nous, car nous avons été empêchés par diverses circonstances d'effectuer ce premier test nous-mêmes.
Nous avons donc sollicité le premier acquéreur d'éléments Apoclips, dans ce cas des traverses 31169BL et des coussinets Midi 30601F, pour qu'il nous fasse part de son expérience et de ses impressions.
Après les constantes de temps inévitables d'une activité de loisir, Stéphane nous fait l'honneur de son analyse sur ce premier envoi et nous avons le plaisir, avec son autorisation, de publier ici ses photos (c) Stéphane Vispé et ses commentaires.
Nous lui laissons la parole : en itallique, nos commentaires.
C'est un événement pour nous, car nous avons été empêchés par diverses circonstances d'effectuer ce premier test nous-mêmes.
Nous avons donc sollicité le premier acquéreur d'éléments Apoclips, dans ce cas des traverses 31169BL et des coussinets Midi 30601F, pour qu'il nous fasse part de son expérience et de ses impressions.
Après les constantes de temps inévitables d'une activité de loisir, Stéphane nous fait l'honneur de son analyse sur ce premier envoi et nous avons le plaisir, avec son autorisation, de publier ici ses photos (c) Stéphane Vispé et ses commentaires.
Nous lui laissons la parole : en itallique, nos commentaires.
1. Matériel

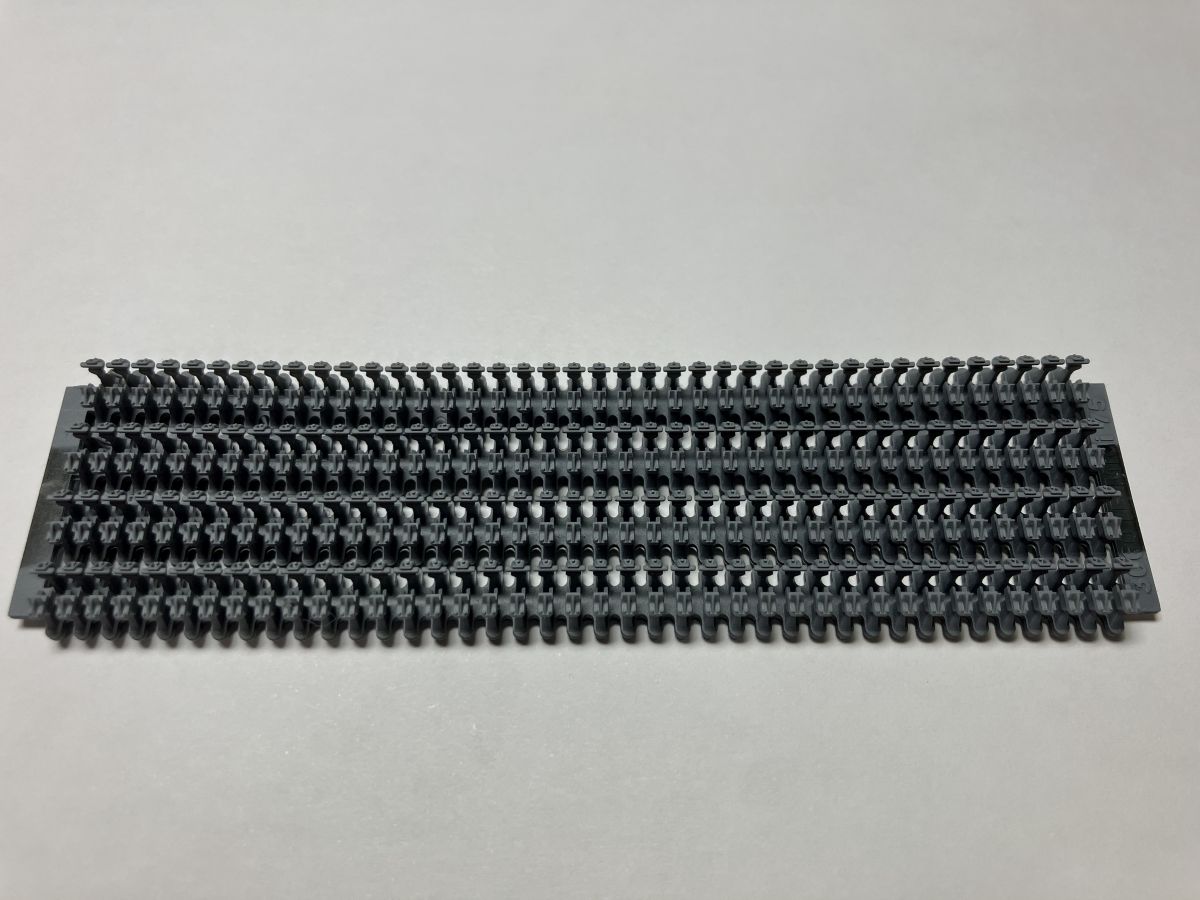

Les coussinets sont très beaux, fins, et la résine utilisée très résistante.
Durant mes manipulations je n'ai jamais craint de les casser.
Voilà une excellente nouvelle par rapport aux versions précédentes car nous avons testé beaucoup de procédés et matériaux avant d'arriver à cette approche qui donne satisfaction à la production et à l'expédition.
Il nous manquait un retour quant à la réception des pièces, leur dégrappage et leur pose, merci !
2. Préparation

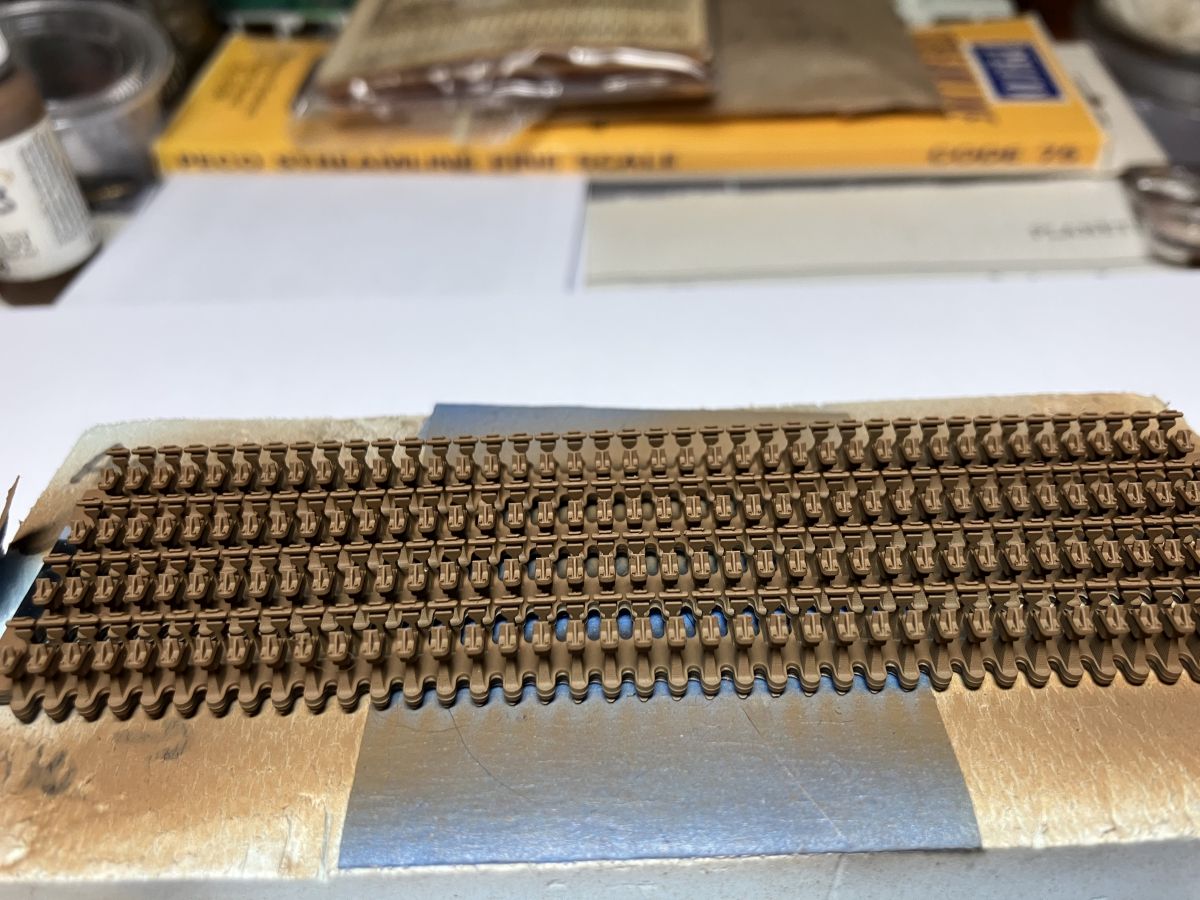

J'ai peint les coussinets sur leurs support d'impression pour plus de facilité.
Une couche d'apprêt gris, suivie d'une couche acrylique brun.
Excellent, mais attention à ne pas empâter les tenons !
J'ai utilisé la même technique pour les rails (DCDS code 75 de chez C&L).
Les coussinets sont très beaux, fins, et la résine utilisée très résistante.
Durant mes manipulations je n'ai jamais craint de les casser.
Voilà une excellente nouvelle par rapport aux versions précédentes car nous avons testé beaucoup de procédés et matériaux avant d'arriver à cette approche qui donne satisfaction à la production et à l'expédition.
Il nous manquait un retour quant à la réception des pièces, leur dégrappage et leur pose, merci !
2. Préparation
J'ai peint les coussinets sur leurs support d'impression pour plus de facilité.
Une couche d'apprêt gris, suivie d'une couche acrylique brun.
Excellent, mais attention à ne pas empâter les tenons !
J'ai utilisé la même technique pour les rails (DCDS code 75 de chez C&L).
3. Pose des traverses

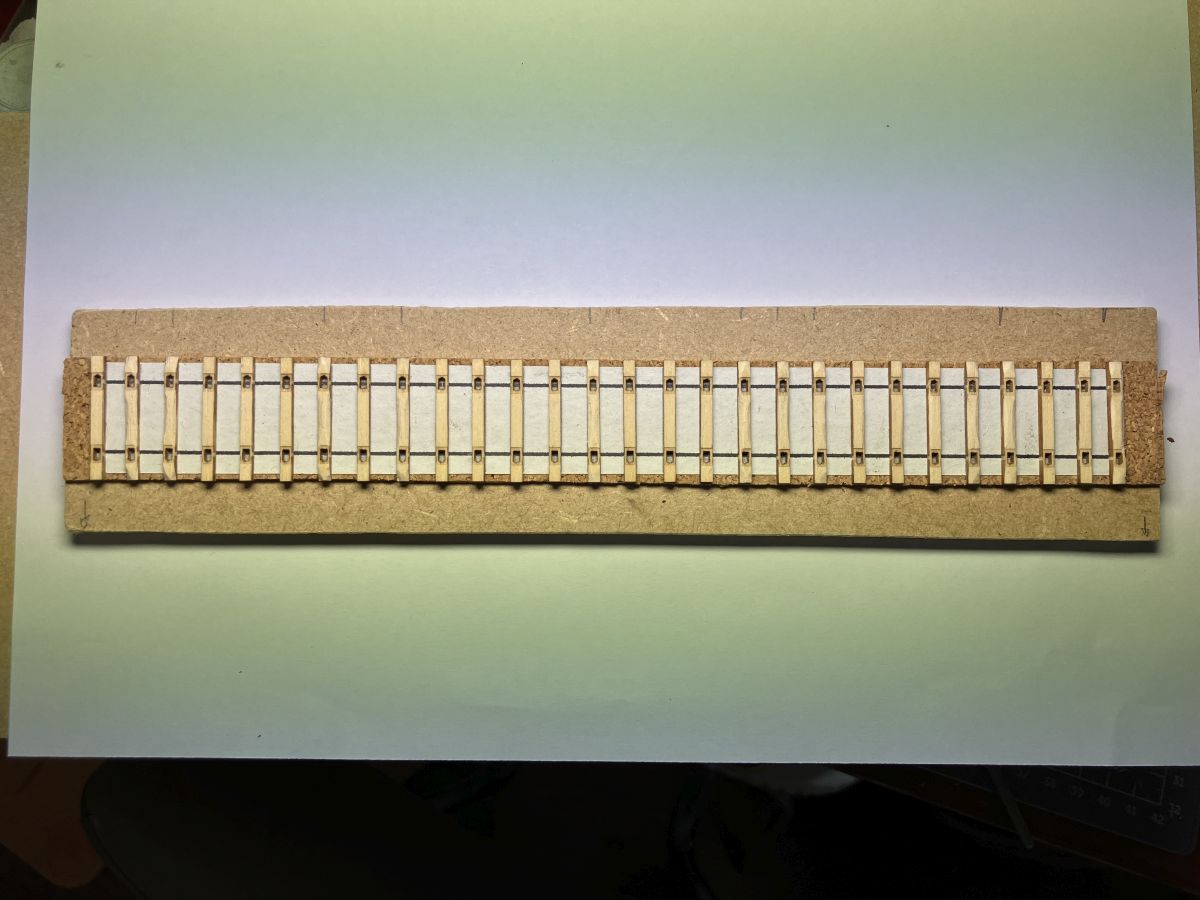

J'ai positionné et collé à la colle vinylique les traverses sur un plan de voie MIDI, coupon de 22m sur 28 traverses...
Les gabarits VMM de pleine voie vous faciliteront nettement la tâche d'ajustement précis sur la ligne médiane de votre tracé, en alignement, en courbe et en raccordement parabolique : c'est ce qui a assuré leur succès.
Les nombreuses références des versions précédentes sont en cours de reprise en version découpée au laser, on arrive...

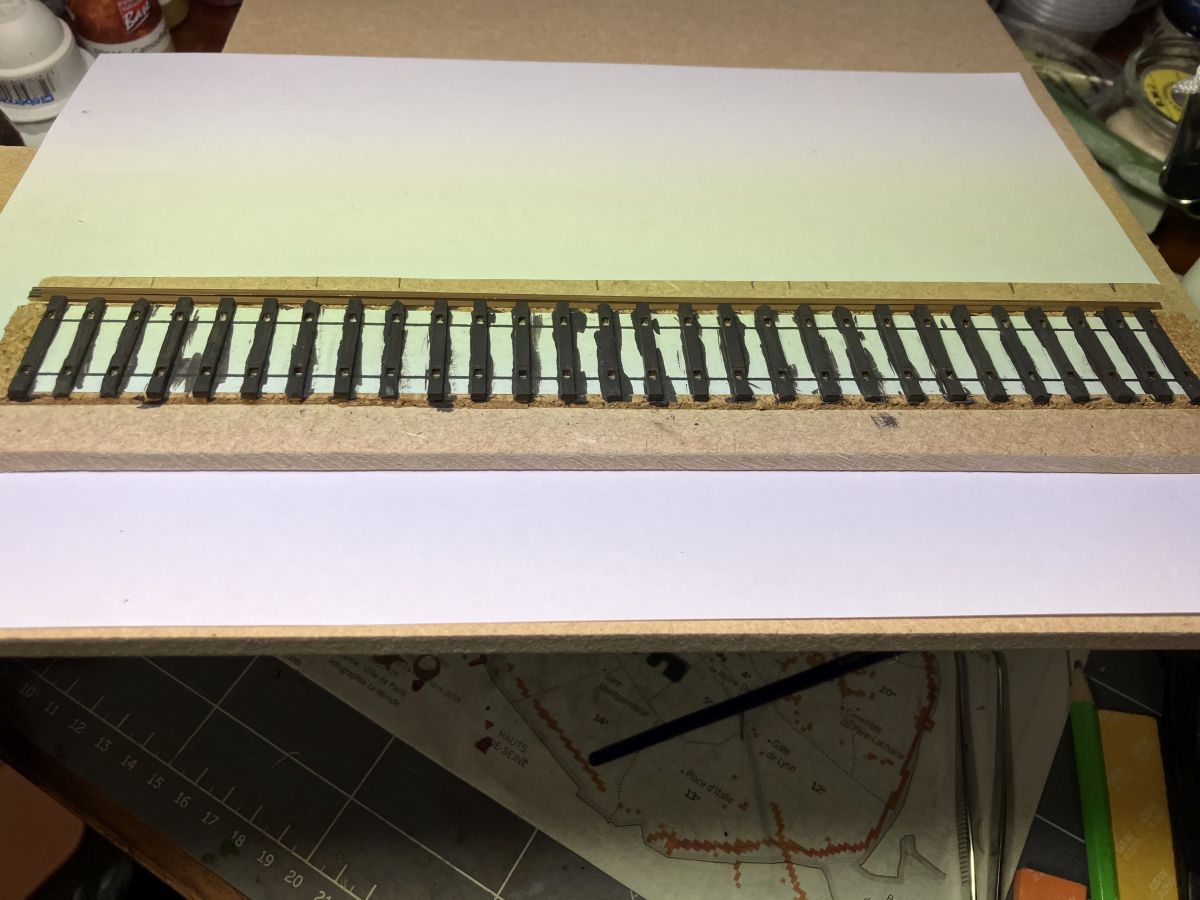

... que j'ai ensuite peintes en brun gris.
Pour la mise en couleur, d'autres techniques sont possibles comme l'encre de chine.
J'ai positionné et collé à la colle vinylique les traverses sur un plan de voie MIDI, coupon de 22m sur 28 traverses...
Les gabarits VMM de pleine voie vous faciliteront nettement la tâche d'ajustement précis sur la ligne médiane de votre tracé, en alignement, en courbe et en raccordement parabolique : c'est ce qui a assuré leur succès.
Les nombreuses références des versions précédentes sont en cours de reprise en version découpée au laser, on arrive...
... que j'ai ensuite peintes en brun gris.
Pour la mise en couleur, d'autres techniques sont possibles comme l'encre de chine.
4. Pose des demi-coussinets intérieurs

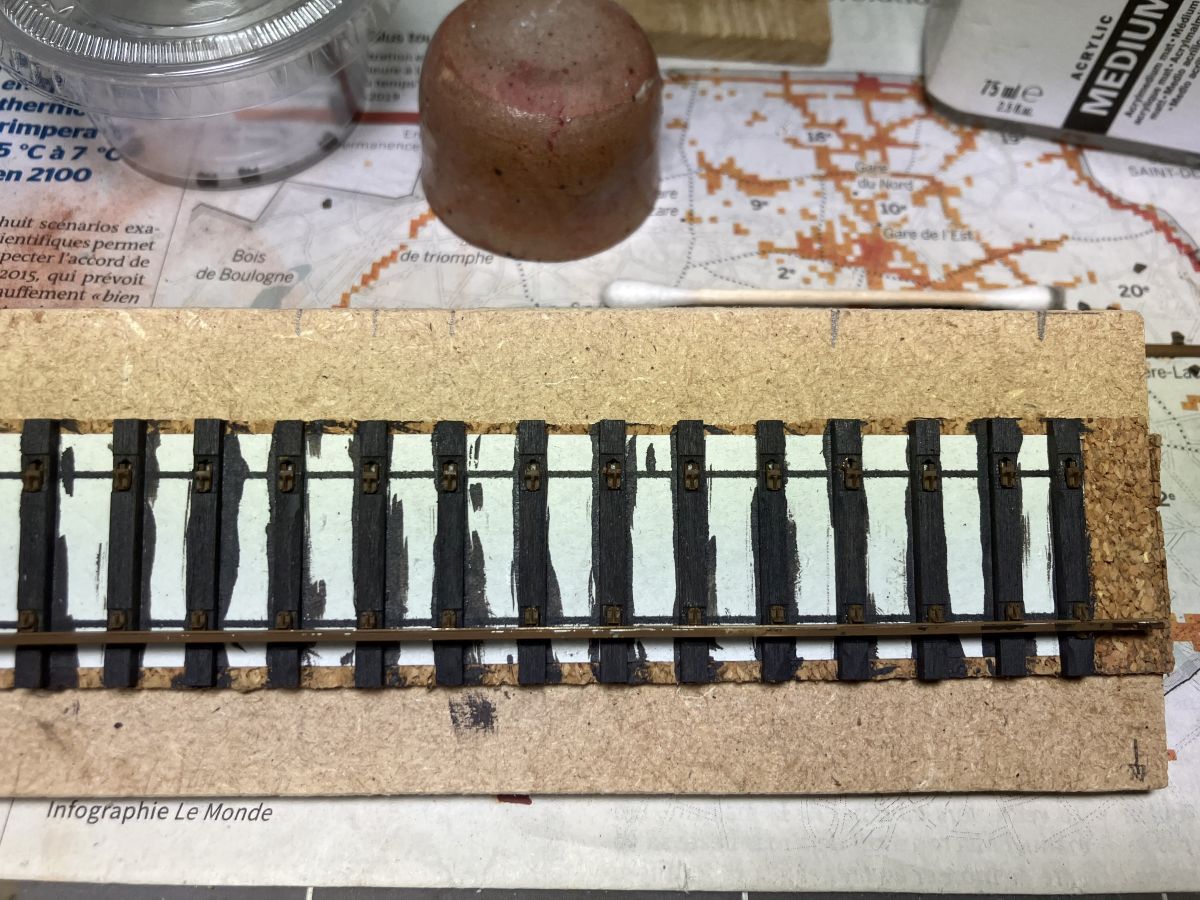

J'ai ensuite procédé comme vous le suggérez sur votre site en collant à la colle vinylique les 1/2 coussinets intérieurs.
Pas si vite...
On ne voit pas comment vous dégrappez les coussinets sans leur faire mal et en maintenant la grappe pendant l'opération.
Or c'est un point important pendant lequel une astuce permet de gagner beaucoup de temps, et qui est à l'origine de la disposition des coussinets sur la grappe.
Dès que possible, nous publierons une courte vidéo qui montre cette astuce !
Merci pour le chemin montré avec l'utilisation, ici aussi, de la colle vinylique : celle-ci donne davantage de temps pour cette opération que la cyanoacrylate que nous avions envisagée pour notre part, rapide mais ne tolérant pas les délais.
J'ai ensuite procédé comme vous le suggérez sur votre site en collant à la colle vinylique les 1/2 coussinets intérieurs.
Pas si vite...
On ne voit pas comment vous dégrappez les coussinets sans leur faire mal et en maintenant la grappe pendant l'opération.
Or c'est un point important pendant lequel une astuce permet de gagner beaucoup de temps, et qui est à l'origine de la disposition des coussinets sur la grappe.
Dès que possible, nous publierons une courte vidéo qui montre cette astuce !
Merci pour le chemin montré avec l'utilisation, ici aussi, de la colle vinylique : celle-ci donne davantage de temps pour cette opération que la cyanoacrylate que nous avions envisagée pour notre part, rapide mais ne tolérant pas les délais.
5. Pose des demi-coussinets extérieurs

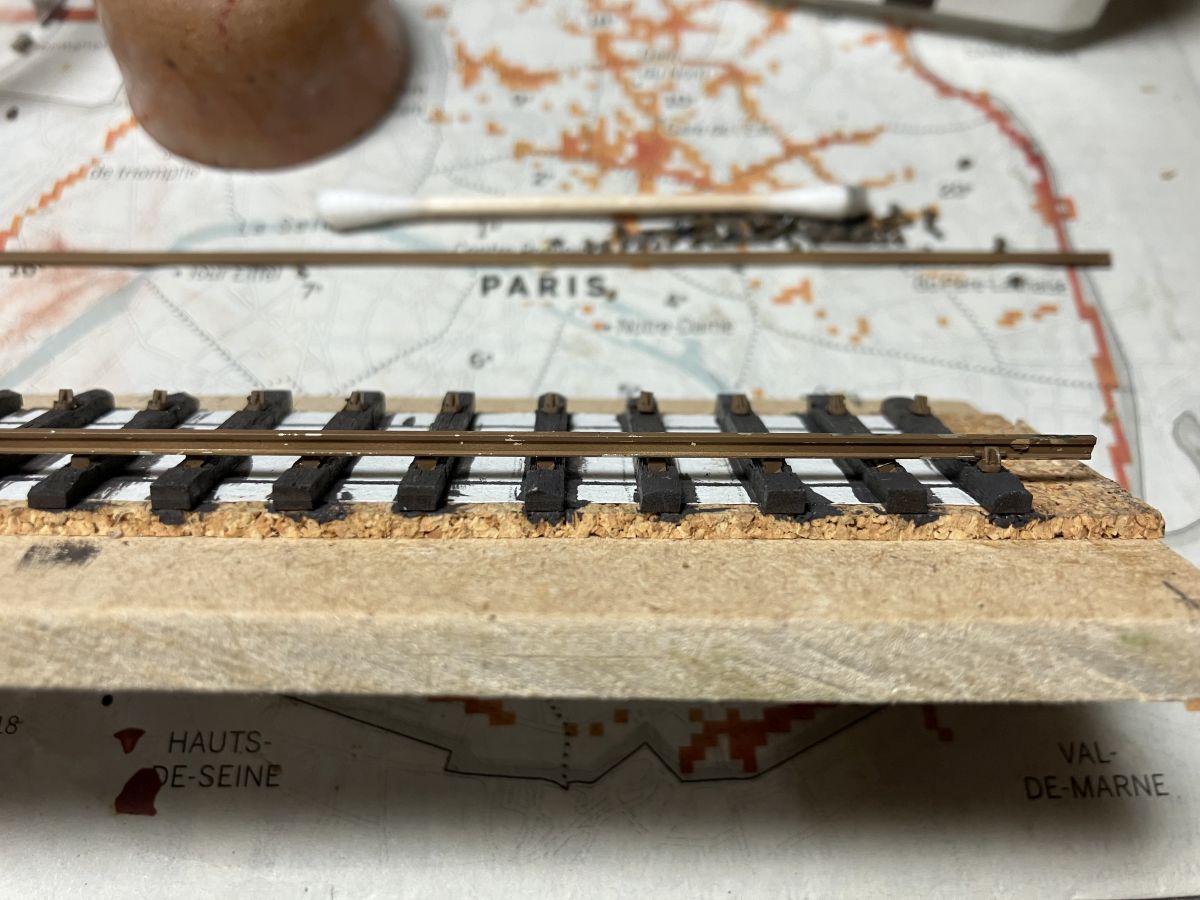

Puis placement du rail qui est bloqué en place par le fixation des 1/2 coussinets extérieurs, avec une pointe de colle vinylique sur leurs tenons.
Ici aussi, la disposition de la grappe permet l'utilisation de la même astuce que précédemment : bientôt une vidéo.
Le système Apoclips est une conception très ingénieuse...
Merci, l'équipe Apogée Vapeur rosit et rend hommage au concepteur de Templot qui nous ont donné l'idée !
Restait à établir la faisabilité de réalisation de pièces nettement plus petites en HO et aussi fines que ces coussinets Midi.
... si les coussinets sont associés aux traverses pré-percées sabotées large que vous proposez et que j'ai utilisées.
En effet les tenons ApoClips sont indissociables des traverses Apoclips : dans ce cas précis vous auriez aussi pu utiliser des traverses non sabotées, car sur le Midi le sabotage n'est pas toujours présent.
Puis placement du rail qui est bloqué en place par le fixation des 1/2 coussinets extérieurs, avec une pointe de colle vinylique sur leurs tenons.
Ici aussi, la disposition de la grappe permet l'utilisation de la même astuce que précédemment : bientôt une vidéo.
Le système Apoclips est une conception très ingénieuse...
Merci, l'équipe Apogée Vapeur rosit et rend hommage au concepteur de Templot qui nous ont donné l'idée !
Restait à établir la faisabilité de réalisation de pièces nettement plus petites en HO et aussi fines que ces coussinets Midi.
... si les coussinets sont associés aux traverses pré-percées sabotées large que vous proposez et que j'ai utilisées.
En effet les tenons ApoClips sont indissociables des traverses Apoclips : dans ce cas précis vous auriez aussi pu utiliser des traverses non sabotées, car sur le Midi le sabotage n'est pas toujours présent.
En résumé
Le résultat est très beau, mais doit se mériter car l'assemblage prend du temps.
C'est très beau en effet, et peut-être qu'en utilisant nos gabarits de pleine voie et l'astuce mentionnée plus haut le temps d'assemblage deviendra plus rapide.
Mais avec application et méthode la voie est très belle.
La patience et l'application sont les deux mamelles du modélisme vainqueur que vous montrez ici !
Petit bémol

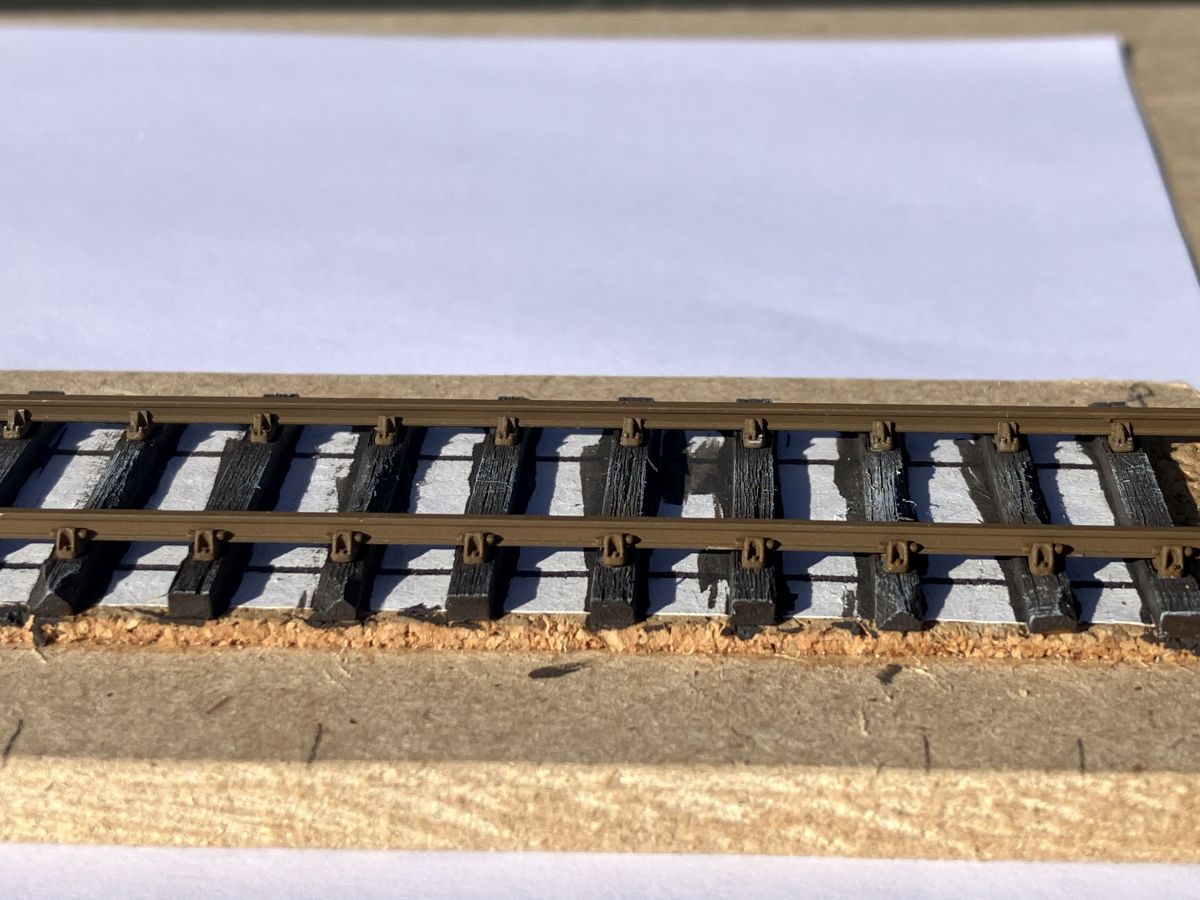

J'aurais juste une remarque concernant les coussinets extérieurs, et un peu les intérieurs, qui pour moi ne montent pas assez "haut" sur le flanc du rail (voir les photos de mon coupon d'essai).
C'est bien davantage qu'un "petit bémol" !
Tous nos gyrophares sont allumés et les sirènes hurlent à la mort qui tue gravement !
Sur les grappes prototypes que vous avez reçues, il y a une erreur manifeste de dessin.
Nous avons procédé à l'arrestation du coupable, qui sera gravement puni par la publication de vos photos.
Explication, qui n'est pas une excuse : les coussinets Midi ont été transposés pour un profilé de code plus petit pour une demande particulière, et ce paramètre est bêtement resté.
Vos grappes seront remplacées dès que possible par de nouvelles sans cette erreur !
En guise de conclusion...
C'est ma seule remarque sur une voie qui par ailleurs est superbe et avec un système ingénieux d'assemblage.
Un grand merci pour votre contribution indispensable et pour nous avoir signalé cette erreur de dessin : ce n'est donc qu'une étape.
Bravo pour cette participation enthousiaste !
Le résultat est très beau, mais doit se mériter car l'assemblage prend du temps.
C'est très beau en effet, et peut-être qu'en utilisant nos gabarits de pleine voie et l'astuce mentionnée plus haut le temps d'assemblage deviendra plus rapide.
Mais avec application et méthode la voie est très belle.
La patience et l'application sont les deux mamelles du modélisme vainqueur que vous montrez ici !
Petit bémol
J'aurais juste une remarque concernant les coussinets extérieurs, et un peu les intérieurs, qui pour moi ne montent pas assez "haut" sur le flanc du rail (voir les photos de mon coupon d'essai).
C'est bien davantage qu'un "petit bémol" !
Tous nos gyrophares sont allumés et les sirènes hurlent à la mort qui tue gravement !
Sur les grappes prototypes que vous avez reçues, il y a une erreur manifeste de dessin.
Nous avons procédé à l'arrestation du coupable, qui sera gravement puni par la publication de vos photos.
Explication, qui n'est pas une excuse : les coussinets Midi ont été transposés pour un profilé de code plus petit pour une demande particulière, et ce paramètre est bêtement resté.
Vos grappes seront remplacées dès que possible par de nouvelles sans cette erreur !
En guise de conclusion...
C'est ma seule remarque sur une voie qui par ailleurs est superbe et avec un système ingénieux d'assemblage.
Un grand merci pour votre contribution indispensable et pour nous avoir signalé cette erreur de dessin : ce n'est donc qu'une étape.
Bravo pour cette participation enthousiaste !
