Posajust : posage de fraisage CNC pour rails Vignole et DC
Ce posage très original est un complément de nos outils d'ajustage VMM qui vous permettra facilement, si vous êtes équipé d'une fraiseuse portique CNC, d'effiler les aiguilles, de tailler les bateaux dans les rails fixes et de tailler les rails en demi-pointe.

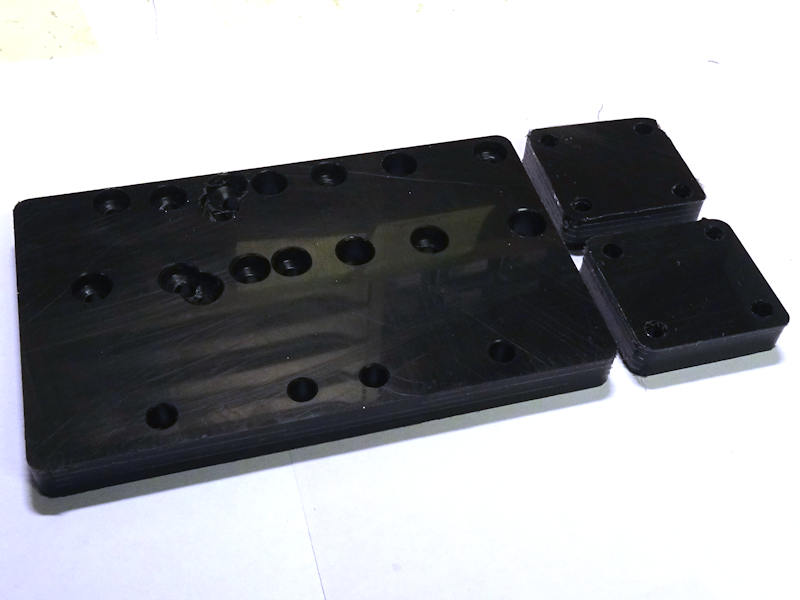

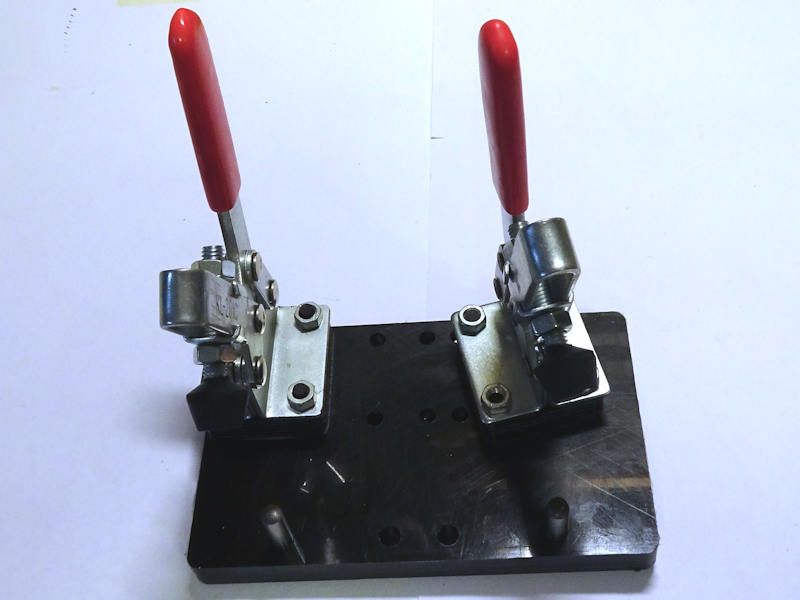

Une plaque de base fraisée en POM permet d'installer deux mors de votre choix (54, 70 ou 100 mm) et de les immobiliser par deux goupilles traversant la plaque jusque dans une rainure de votre table de CNC.
La plaque est aisément bridée sur la table de votre machine.
Une plaque de base fraisée en POM permet d'installer deux mors de votre choix (54, 70 ou 100 mm) et de les immobiliser par deux goupilles traversant la plaque jusque dans une rainure de votre table de CNC.
La plaque est aisément bridée sur la table de votre machine.

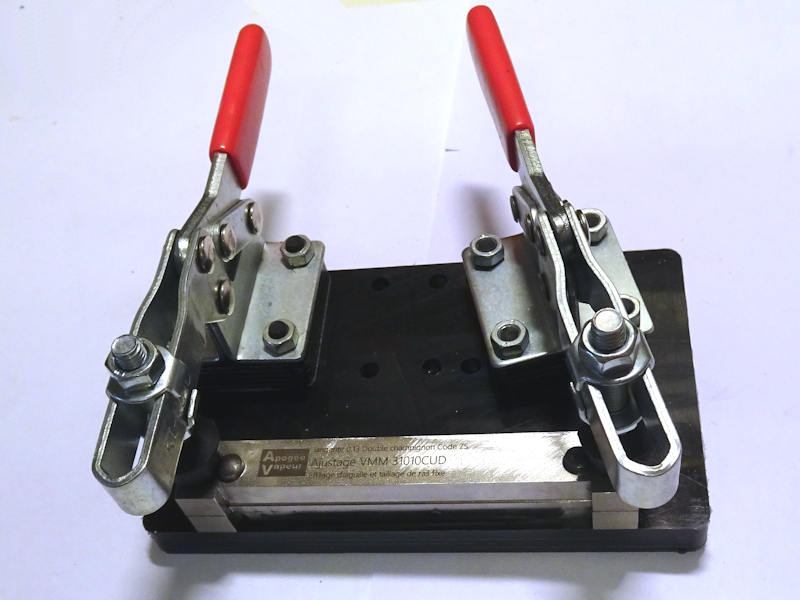

Entre les deux mors, vous intercalez le profilé de rail à tailler.

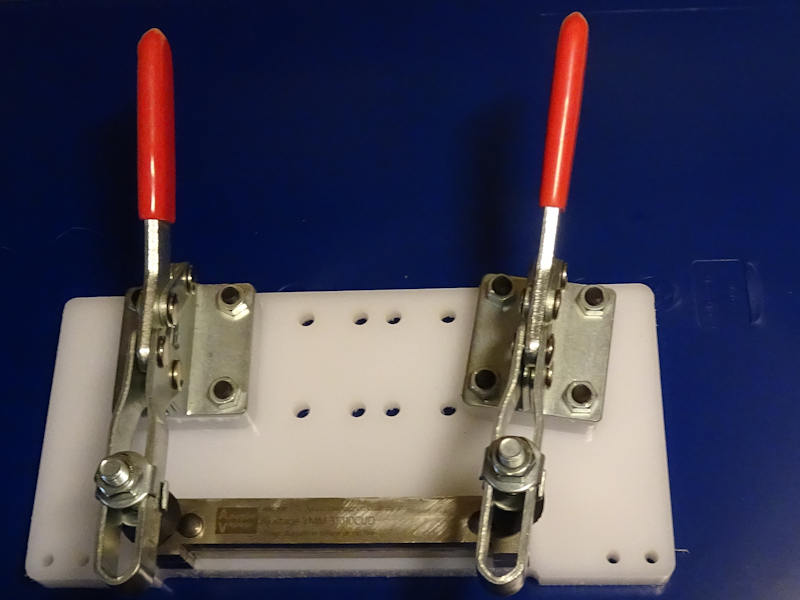

Vous installez les deux sauterelles en place, des perçages sont prévus pour chacune des trois longueurs de mors.
Fermez l'outil et immobilisez les mors VMM avec les deux sauterelles.
Avec la géométrie parfaitement positionnée par rapport à une rainure de votre table de machine, il devient très simple de tailler précisément vos profilés de rail pour composer vos appareils de voie en Vignole comme en double champignon !
Mors VMM non compris.
Vous installez les deux sauterelles en place, des perçages sont prévus pour chacune des trois longueurs de mors.
Fermez l'outil et immobilisez les mors VMM avec les deux sauterelles.
Avec la géométrie parfaitement positionnée par rapport à une rainure de votre table de machine, il devient très simple de tailler précisément vos profilés de rail pour composer vos appareils de voie en Vignole comme en double champignon !
Mors VMM non compris.
Dans le set : plaque et réhausseurs fraisés, goupilles, sauterelles, vis et écrous M5.

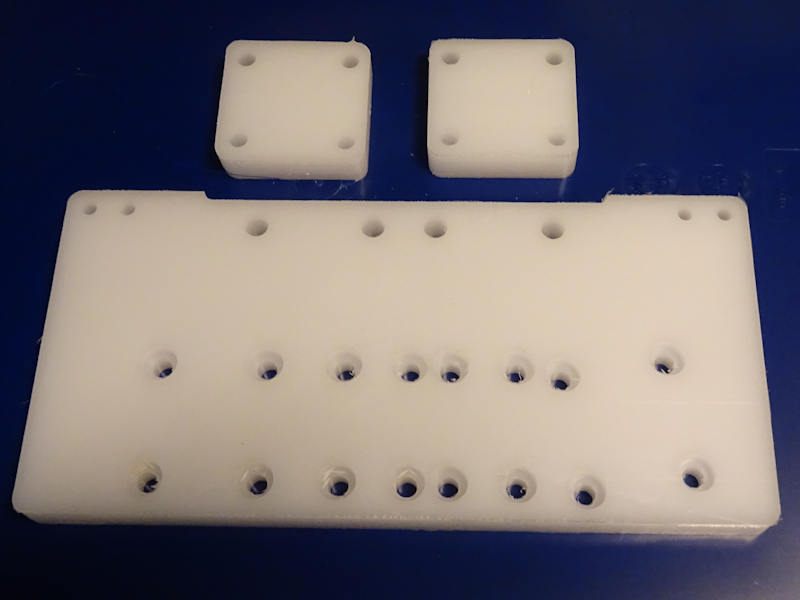

Suite à nos premières expériences, voici une nouvelle version de notre posage Posajust !
La plaque est allongée pour inclure des butées longitudinales.
Les 18 premiers programmes de fraisage CNC sont prêts, on va vous raconter ça sous peu.
Suite à nos premières expériences, voici une nouvelle version de notre posage Posajust !
La plaque est allongée pour inclure des butées longitudinales.
Les 18 premiers programmes de fraisage CNC sont prêts, on va vous raconter ça sous peu.
Invasion de sauterelles !
On se souvient de cette image de la plaque de base Posajust pour l'usinage des coupons de rail Vignole ou DC avec nos outils VMM.

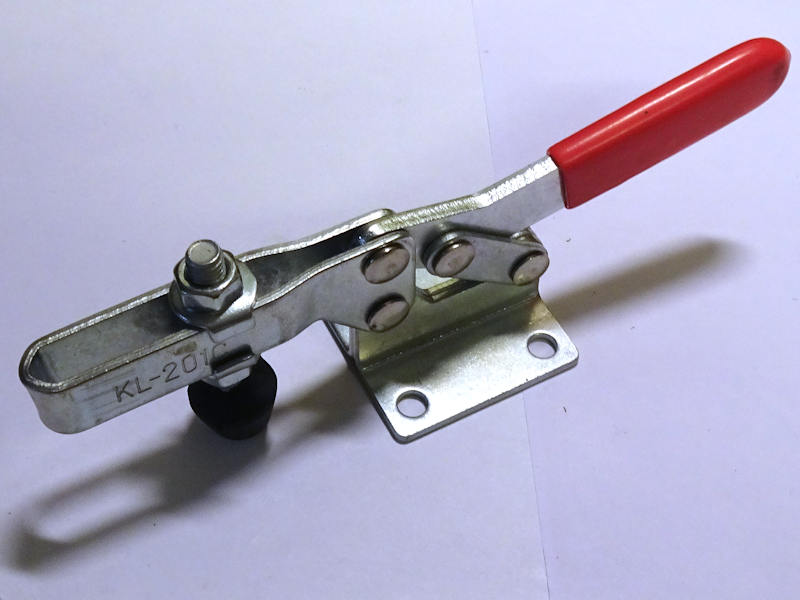

On y voit deux sauterelles, un dispositif classique de maintien facile à manoeuvrer pour ouvrir et fermer les mors de l'outil.
Ces sauterelles sont bon marché, mais pas adaptées à nos besoins car une bonne partie de l'outil engage le volume où nous voulons déplacer notre broche de fraiseuse.

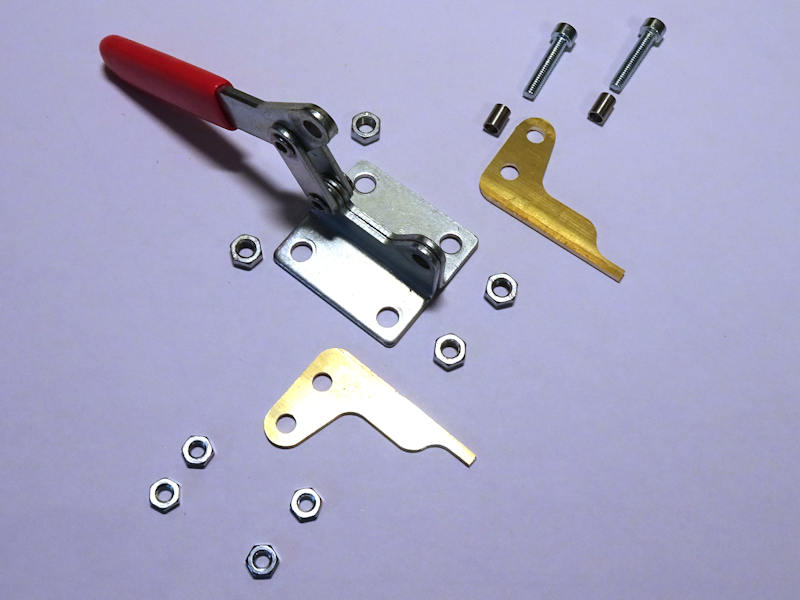

Deux perçages de rivets (diamètre 4.9 mm), sauterelle démontée, bras horizontal recyclé.
On se souvient de cette image de la plaque de base Posajust pour l'usinage des coupons de rail Vignole ou DC avec nos outils VMM.
On y voit deux sauterelles, un dispositif classique de maintien facile à manoeuvrer pour ouvrir et fermer les mors de l'outil.
Ces sauterelles sont bon marché, mais pas adaptées à nos besoins car une bonne partie de l'outil engage le volume où nous voulons déplacer notre broche de fraiseuse.
Deux perçages de rivets (diamètre 4.9 mm), sauterelle démontée, bras horizontal recyclé.

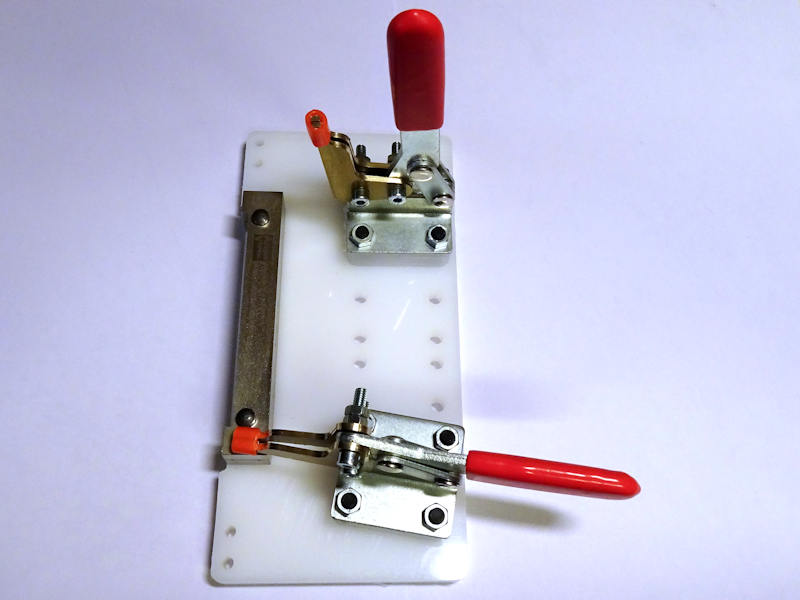

Deux nouveaux bras sont fraisés à la CNC dans un plat de laiton de 30 x 2 mm.
Ils remplacent l'ancien bras et sont remontés sur deux vis M4 x 20 (un peu trop) qui remplacent les rivets avec un canon intermédiaire en inox diamètre 5 mm, auquel nous avons porté tous les perçages.
La touche proprement dite est un petit tronçon de tube pneumatique qui traînait par là, et maintenant le volume de travail de la fraiseuse est parfaitement dégagé.
Mais oui, les bras en laiton et les tronçons de tube sont fournis avec le posage !
Ils remplacent l'ancien bras et sont remontés sur deux vis M4 x 20 (un peu trop) qui remplacent les rivets avec un canon intermédiaire en inox diamètre 5 mm, auquel nous avons porté tous les perçages.
La touche proprement dite est un petit tronçon de tube pneumatique qui traînait par là, et maintenant le volume de travail de la fraiseuse est parfaitement dégagé.
Mais oui, les bras en laiton et les tronçons de tube sont fournis avec le posage !
Hop, au boulot !

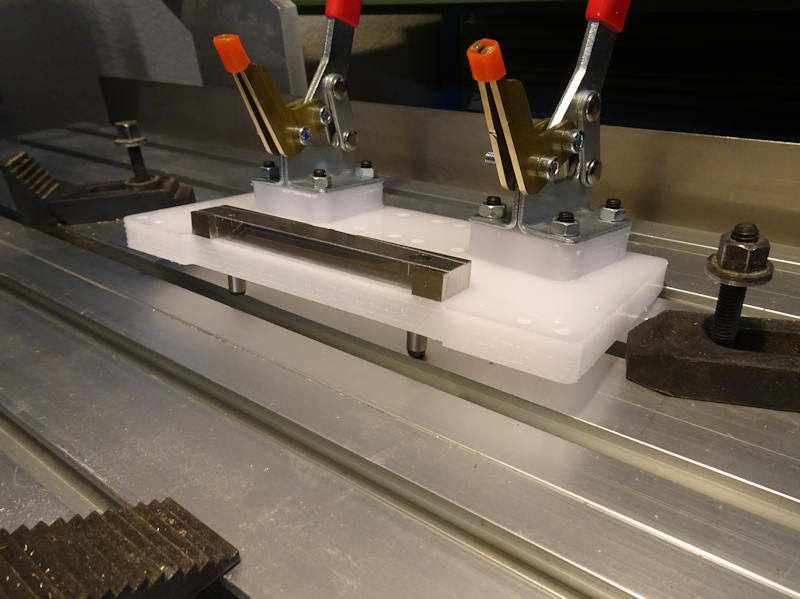

Les deux goupilles de 6 fournies permettent d'aligner très facilement le posage Posajust dans une rainure de votre table de fraiseuse.

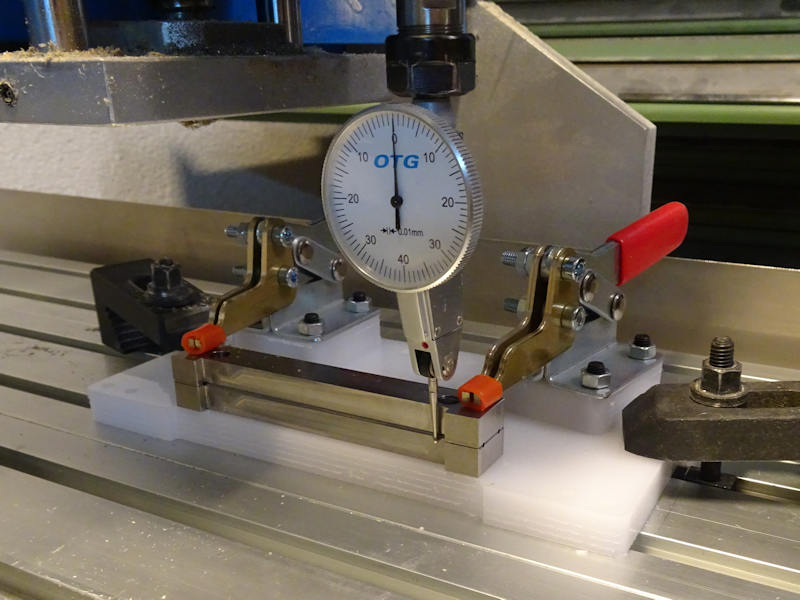

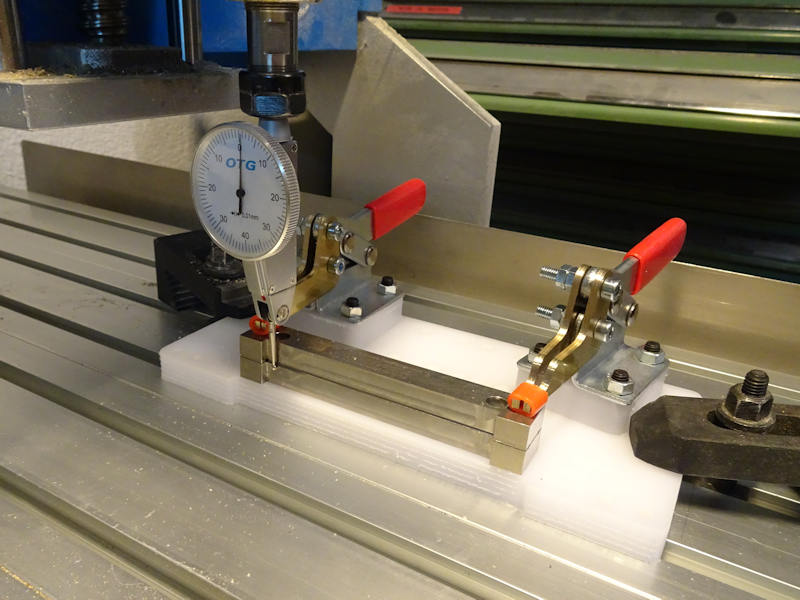

Ce qui ne dispense naturellement pas d'un alignement précis avec le comparateur.
Les deux goupilles de 6 fournies permettent d'aligner très facilement le posage Posajust dans une rainure de votre table de fraiseuse.
Ce qui ne dispense naturellement pas d'un alignement précis avec le comparateur.
Un centième d'un bout à l'autre de l'outil VMM, on va dire que c'est correct.

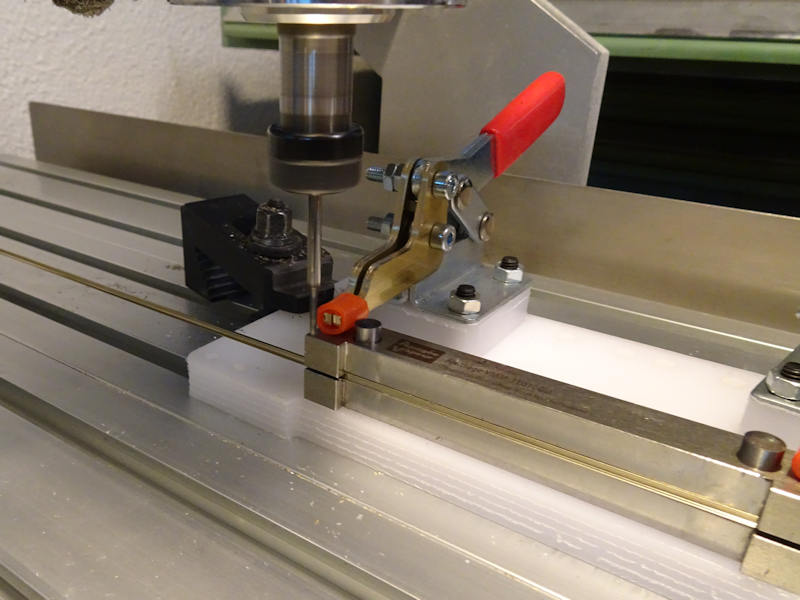

On peut maintenant prendre les références sur un coin de l'outil, tous nos programmes partent d'une origine à 1 mm à gauche et 1 mm en avant de l'outil et tous nos fraisages sont faits ici avec une fraise cylindrique à deux dents de diamètre 1.8 mm et hauteur au moins 9 mm.
Attention à choisir une fraise de qualité et à la réserver à cet usage !
On peut maintenant prendre les références sur un coin de l'outil, tous nos programmes partent d'une origine à 1 mm à gauche et 1 mm en avant de l'outil et tous nos fraisages sont faits ici avec une fraise cylindrique à deux dents de diamètre 1.8 mm et hauteur au moins 9 mm.
Attention à choisir une fraise de qualité et à la réserver à cet usage !

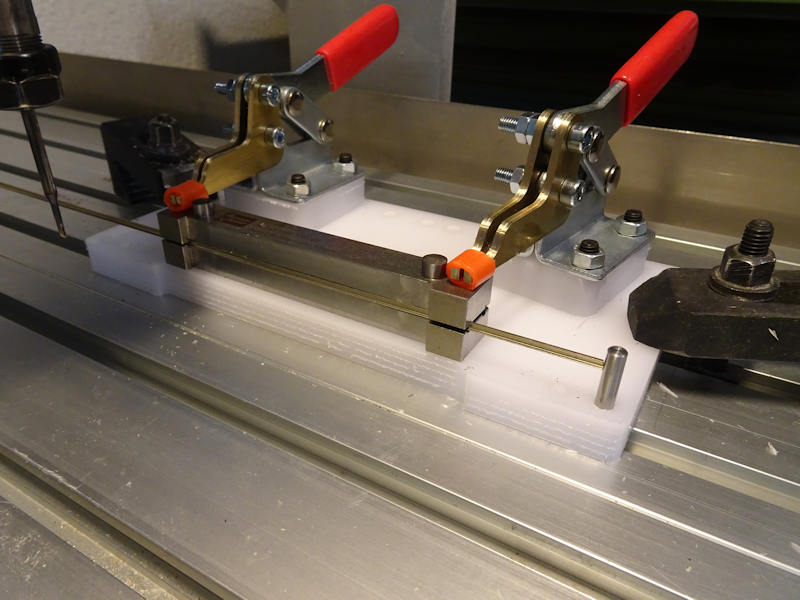

Avec une goupille de 4 mm engagée dans l'un des perçages de la plaque qui se situent dans le plan médian du rail, on fait aisément une butée ajustable à 20 ou 30 mm à droite ou à gauche soit 4 positions possibles.

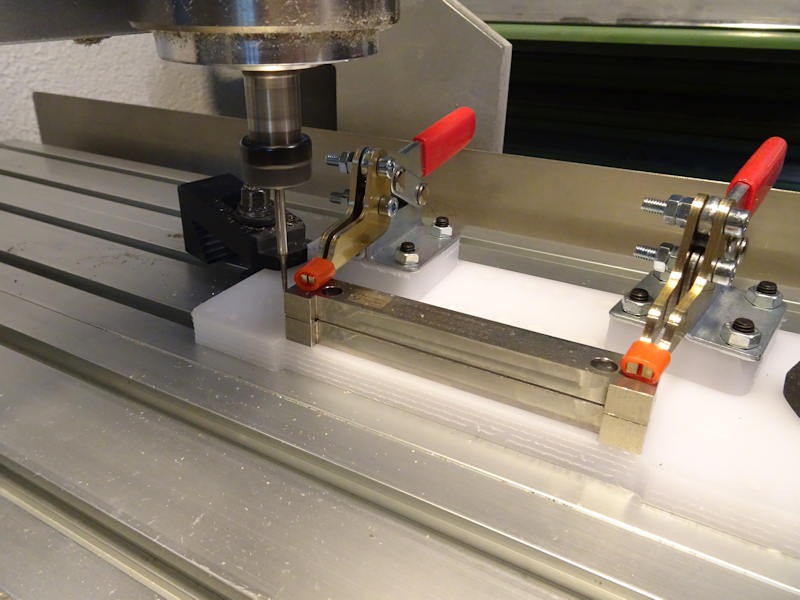

La référence verticale est prise une fois un coupon de rail installé dans l'outil, bien dans les rainures et jusqu'à la butée.
Noter que la semelle est au dessous pour cet usinage, mais vous pouvez retourner le posage et par exemple fraiser des zones d'inflexion à l'envers.
La référence verticale est prise une fois un coupon de rail installé dans l'outil, bien dans les rainures et jusqu'à la butée.
Noter que la semelle est au dessous pour cet usinage, mais vous pouvez retourner le posage et par exemple fraiser des zones d'inflexion à l'envers.
Effilage d'une lame ou d'un bateau d'aiguille pour un appareil de voie en HO avec une fraiseuse à commande numérique et un posage Posajust Apogée Vapeur.
Mise en ligne : 25.10.2020
Mise en ligne : 25.10.2020
Après effilage à la fraiseuse CNC, la lame est retirée : on ouvre les sauterelles et on soulève un peu le mors supérieur de l'outil VMM sur le posage Posajust Apogée Vapeur.
