Nous vous présentons ici les photos d'un montage terminé pour chaque géométrie, avec des images plus détaillées pour le premier : les autres géométries sont toutes sur le même principe.
Ces photos se retrouvent en haute définition dans la version actuelle du CD-ROM de notices de montage.
Crédit montage pour les appareils illustrés sur cette page : Nicolas Percebois, que nous remercions sincèrement pour ce travail !
Crédit photos et modèles : Apogée Vapeur, tous droits réservés.

Branchements simples tangente 0.13 : BSG013, BSD013

La construction commence par les traverses qui jouent un rôle mécanique et électrique, qui sont en bakélite cuivrée et assurent la géométrie de l'appareil. On les voit bien sur ce "squelette", qui montre aussi les profilés de rails mis en forme et les deux traverses spéciales à gauche, qui relient les aiguilles et permettent leur manoeuvre.
Attention, par rapport aux images ci-dessus, votre montage devra aussi inclure les selles injectées car après les soudures, vous ne pourriez plus les ajouter en les coulissant depuis l'extrémité des profilés ! Suivez bien les étapes de la notice car des emplacement sont prévus dans le gabarit pour les disposer aussi loin que possible des soudures. L'étape suivante consiste à préparer et coller les traverses en bois sous les profilés, selon le schéma de pose indiqué par le gabarit.
L'étape suivante consiste à détailler, fixer, connecter et ballaster votre appareil. Il est naturellement essentiel de préserver les pièces en mouvement de tout ballastage, par contre en collant avec soin des cailloux de ballast sur les traverses mobiles en bakélite, vous les rendrez totalement invisibles. Ces images montrent une déviation à gauche, la déviation à droite est le symétrique de ce montage.

Branchements triples BTGD013, BTDG013

Les deux géométries de branchements triples sont symétriques : ces images montrent le branchement à droite, puis à gauche (BTDG). Les tangentes des deux appareils sont égales à 0.13 et l'appareil comporte trois coeurs moulés.
Seuls ces branchements successifs et donc dissymétriques existent au catalogue SNCF 1961 même si des appareils plus anciens présentent encore une géométrie symétrique. L'avantage est naturellement une simplification de la zone des aiguilles.
La contrepartie du gain de place qu'offre une déviation triple est l'existence d'un troisième coeur dont les deux ornières sont en courbe. Par simplification, nous avons opté pour deux ornières rectilignes dans les coeurs à tangente 0.13.

Traversée de jonction double TJD013

La traversée de jonction double permet un gain de place considérable par rapport à quatre branchements simples, au prix d'une exécution plus complexe de quatre paire d'aiguilles imbriquées deux à deux et d'une zone de croisement caractéristique. Notre réalisation respecte les normes NEM avec des croiseements moulés qui ne dépassent pas le niveau du plan de roulement.

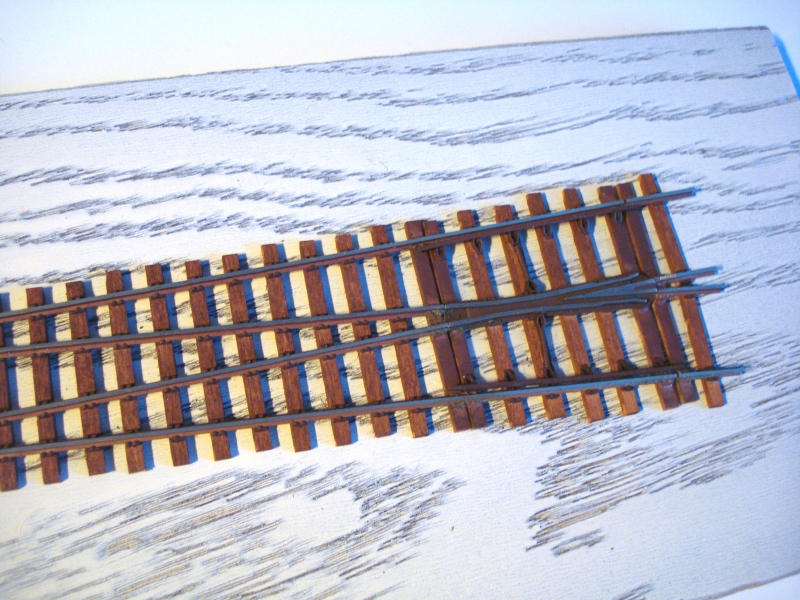

Branchement symétrique tangente 0.13 : BSS013

Les composants sont les mêmes que pour les branchements simples de même tangente : seul le gabarit change.

Branchements simples à gauche et à droite, tangente 0.11 : BSG011, BSD011

Cette tangente est à la limite inférieure de ce que l'on peut représenter en normes NEM sans modifier la longueur des aiguilles, à cause de la largeur surdimensionnée des ornières. En Proto'87, naturellement, on pourrait aller beaucoup plus bas et donc faire des appareils plus longs.

Branchements enroulés tangente 0.11 : BEG011, BED011

Ces branchements enroulés utilisent exactement la même nomenclature que les déviations simples à gauche et droite de la même tangente. Ils sont donc le fruit d'un compromis qui nous a paru acceptable : le coeur moulé est rectiligne. Si vous tracez votre plan sur informatique, rappelons que nos documents à télécharger incluent la géométrie précise de ces appareils.
Pour faire plus juste, nous aurions aussi pu cintrer les coeurs, mais ceci nous aurait amenés à créer quatre nouvelles fonderies et aurait renchéri ces modèles de manière inacceptable à nos yeux.

Communication croisée tangente 0.13 : CC013

Le plus grand de nos appareils, qui n'est pourtant pas si complexe qu'il le paraît malgré ses huit coeurs et croisements moulés. Le gabarit contient une zone d'aiguilles et la zone des croisements, il est utilisé deux fois pour l'autre zone d'aiguilles. On peut bien entendu adapter à ses propres besoins et remplacer chaque déviation simple par un autre appareil : traversée de jonction par exemple.
