Gabarits appareils de voie

Principe

Pour construire un appareil de voie VMM ®, vous aurez besoin d'un kit complet bien sûr, et de fonderies si vous optez pour la version à coeur moulé. Vous aurez besoin également de l'un des gabarits présentés sur cette page, qui vous guidera dans toutes les étapes du montage.
Ce gabarit est une aide géométrique pour positionner les différents composants lors du montage, comme tous les gabarits Apogée Vapeur.
Il vous permettra de mettre en forme précisément chacun des coupons de rail de votre appareil dans quatre versions :

  • Variante en rails assemblés et variante à coeur / traversées moulés,
  • Normes de roulement NEM 311.1 / RP25-88 ou norme de roulement Proto'87.

Mais pas seulement : en effet, il contient toutes les informations de nomenclature pour l'appareil considéré !
Pour chaque traverse, vous y verrez aussi de quelle découpe (bois ou bakélite cuivrée) vous pourrez tirer quel modèle de traverse, et quel matériel de fixation utiliser parmi les différentes selles et coussinets fournis.
Attention : pour tous ces appareils, la version en rails assemblés est un peu plus exigeante !

La gamme SNCF 1961 des gabarits de montage d'appareils de voie VMM ®

31100G Gabarits VMM ® ADV SNCF 1961

Ce set représente une économie de 25% par rapport à l'achat à l'unité, n'hésitez pas à partager ces outils entre amis modélistes !
Cette référence avantageuse inclut un exemplaire des onze premiers gabarits de montage d'appareils de voie :

  • 31101G Branchement simple à gauche Tg 0.13
  • 31103G Branchement simple à droite Tg 0.13
  • 31104G Branchement symétrique Tg 0.13
  • 31105G Traversée de jonction double Tg 0.13
  • 31108G Branchement à trois voies gauche droite Tg 0.13
  • 31109G Branchement à trois voies droite gauche Tg 0.13
  • 31112G Communication croisée Tg 0.13
  • 31110G Branchement simple à gauche Tg 0.11
  • 31111G Branchement simple à droite Tg 0.11
  • 31122G Branchement enroulé à droite Tg 0.11
  • 31123G Branchement enroulé à gauche Tg 0.11
Apogée Vapeur -  Gabarits appareils de voie VMM

31101G Gabarit branchement simple à gauche Tg 0.13

  • Longueur : 280.5 mm
  • Angle de déviation : 7.47°
  • Rayon : 1'591 mm
  • Kit correspondant : 31150V
Fonderies selon la norme employée :
  • 1 x 31003M en NEM 311.1 / RP25-88,
  • 1 x 31024M en Proto'87.
Apogée Vapeur - Gabarits appareils de voie VMM

31103G Gabarit branchement simple à droite Tg 0.13

  • Longueur : 280.5 mm
  • Angle de déviation : 7.47°
  • Rayon : 1'591 mm
  • Kit correspondant : 31150V
Fonderies selon la norme employée :
  • 1 x 31003M en NEM 311.1 / RP25-88,
  • 1 x 31024M en Proto'87.
Apogée Vapeur - Gabarits appareils de voie VMM

31104G Gabarit branchement symétrique Tg 0.13

  • Longueur : 275.3 mm
  • Angle de déviation : 7.47°
  • Rayon : 3'240 mm
  • Kit correspondant : 31155V
Fonderies selon la norme employée :
  • 1 x 31003M en NEM 311.1 / RP25-88,
  • 1 x 31024M en Proto'87.
Apogée Vapeur - Gabarits appareils de voie VMM

31105G Gabarit traversée de jonction double Tg 0.13

Réalisez une traversée de jonction double, une traversée de jonction simple ou une traversée oblique de tangente 0.13 :
  • Longueur : 325 mm
  • Angle de déviation : 7.47°
  • Rayon : 1'100 mm
  • Kit correspondant : 31151V
Fonderies selon la norme employée :
Apogée Vapeur - Gabarits appareils de voie VMM

31108G Gabarit branchement à trois voies gauche droite Tg 0.13

Réalisez un branchement à trois voies gauche-droite à deux tangentes de 0.13 pour les croisements extérieurs et une tangente de 0.208 sur coeur en double courbe symétrique :
  • Longueur : 351 mm
  • Angle de déviation : 7.47°
  • Rayon mini : 1'090 mm
  • Kit correspondant : 31156V
Fonderies selon la norme employée :
Apogée Vapeur - Gabarits appareils de voie VMM

31109G Gabarit branchement à trois voies droite gauche Tg 0.13

Réalisez un branchement à trois voies droite-gauche à deux tangentes de 0.13 pour les croisements extérieurs et une tangente de 0.208 sur coeur en double courbe symétrique :
  • Longueur : 351 mm
  • Angle de déviation : 7.47°
  • Rayon mini : 1'090 mm
  • Kit correspondant : 31156V
Fonderies selon la norme employée :
Apogée Vapeur - Gabarits appareils de voie VMM

31112G Gabarit communication croisée Tg 0.13

Réalisez une spectaculaire comunication croisée dite bretelle double en tangente 0.13 :

  • Tangente 0.13 aux branchements
  • Tangente 0.258 pour la traversée
  • Longueur totale : 454.0 mm
  • Angle de déviation : 7.47°
  • Rayon : 975.5 mm
  • Kit correspondant : 31153V
Fonderies selon la norme employée.
Pour la norme NEM 311.1 / RP25-88 :
Pour la norme Proto'87 :

Plutôt que les 52 mm en gare et 46 mm en pleine voie selon la norme NEM 112, nous respectons l'entraxe SNCF à l'échelle, soit 49.9 mm.

Apogée Vapeur - Gabarits appareils de voie VMM

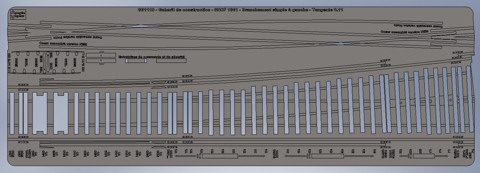

31110G Gabarit branchement simple à gauche Tg 0.11

  • Longueur : 332.5 mm
  • Angle de déviation : 6.32°
  • Rayon : 2'094 mm
  • Kit correspondant : 31152V
Fonderies selon la norme employée :
  • 1 x 31009M en NEM 311.1 / RP25-88,
  • 1 x 31023M en Proto'87.
Apogée Vapeur - Gabarits appareils de voie VMM

31111G Gabarit branchement simple à droite Tg 0.11

  • Longueur : 332.5 mm
  • Angle de déviation : 6.32°
  • Rayon : 2'094 mm
  • Kit correspondant : 31152V
Fonderies selon la norme employée :
  • 1 x 31009M en NEM 311.1 / RP25-88,
  • 1 x 31023M en Proto'87.
Apogée Vapeur - Gabarits appareils de voie VMM

31122G Gabarit branchement enroulé à droite Tg 0.11

  • Longueur : 338.75 mm
  • Angle de déviation : 6.32°
  • Rayon voie déviée : 900 mm
  • Rayon voie directe : 1'483.5 mm
  • Kit correspondant : 31152V
Fonderies selon la norme employée :
  • 1 x 31009M en NEM 311.1 / RP25-88,
  • 1 x 31023M en Proto'87.
Apogée Vapeur - Gabarits appareils de voie VMM

31123G Gabarit branchement enroulé à gauche Tg 0.11

  • Longueur : 338.75 mm
  • Angle de déviation : 6.32°
  • Rayon voie déviée : 900 mm
  • Rayon voie directe : 1'483.5 mm
  • Kit correspondant : 31152V
Fonderies selon la norme employée :
  • 1 x 31009M en NEM 311.1 / RP25-88,
  • 1 x 31023M en Proto'87.
Apogée Vapeur - Gabarits appareils de voie VMM

31166G Gabarit branchement simple tangente 0.167

  • Longueur : 280.5 mm
  • Angle de déviation : 7.47°
  • Rayon : 1'591 mm
  • Kit correspondant : 31158V
Fonderies selon la norme employée :
  • 1 x 31162M en NEM 311.1 / RP25-88,
  • 1 x 31164M en Proto'87.
Apogée Vapeur - Gabarits appareils de voie VMM

31167G Gabarit branchement simple tangente 0.167

  • Longueur : 280.5 mm
  • Angle de déviation : 7.47°
  • Rayon : 1'591 mm
  • Kit correspondant : 31158V
Fonderies selon la norme employée :
  • 1 x 31163M en NEM 311.1 / RP25-88,
  • 1 x 31165M en Proto'87.
