Le 06 Juin 2018

040 Nord 180 unités : on s'éclate !
Nous entamons la dernière ligne droite avant de lancer le montage du prototype : une première version de la liasse d'éclatés est finalisée.
Vous pouvez la télécharger ici : Eclatés Nord V1.0
Il s'agit d'une version en basse définition, le kit contiendra une version de bien meilleure qualité.
Bonne lecture !
104 D23 03 104 D24 03
Vous trouverez dans ce document les dessins d'ensemble, nomenclatures et éclatés de la machine car ceux du tender sont dans un document séparé.
Les trois premiers éclatés concernent les longerons, le train de roulement avec la captation et les cylindres, un détail de la captation.
104 D26 104 D27 02
Viennent ensuite l'embiellage, la distribution, la motorisation et le lest pour ceux qui ont opté pour la machine motorisée, c'est d'ailleurs la majorité. 104 D27 03 104 D28 02
On termine par la superstructure : travelage, abri, chaudière, buffet.
Au bilan, la machine comporte 544 composants au lieu de plus de 700 avant l'intégration sous la forme de pièces imprimées en 3D.
104 D29 03 104 D30 03

Le 05 Juin 2018

040 Nord 180 unités : bouclage
Notre gravure 10463G est bouclée avec les pièces nécessaires pour la chaudière et l'abri de ce modèle.
Comme il n'y a plus de corps de chaudière à rouler, la gravure a nettement diminué de taille, de prix et de travail nécessaire.
Nous avions déjà lancé une gravure 10466G pour l'embiellage, il a fallu la compléter des pièces en maillechort pour le travelage, la chaudière et l'abri.
Avec l'arrivée toute proche des impressions 3D de série, le modèle se termine !
10463G 3D 10466Gb 3D

Le 05 Mai 2018

040 Nord : on avance...
Les éclatés et nomenclatures sont faits pour le châssis, l'embiellage et le tablier.
Le reste avance à son rythme.
Débordés
De nouveau 100 EMails en file d'attente, nous avons dû prendre une semaine de recul et la boîte déborde de partout.
C'est pour quand ?
Voilà votre question la plus fréquente.
Réponse invariable : une fois expédié nous vous prévenons, sinon ça viendra.

Le 20 Avril 2018

Nouveautés en vrac
Houlà, pas de Brève depuis le 5, catastrophe !
Ce n'est pas dû à un manque de matière, bien au contraire, mais à l'avalanche de nouveautés désormais testées et disponibles sur notre Boutique Shapeways.
En vrac, dans la catégorie Décor, voici par exemple la Grue à eau Midi ou les Supports de rambarde PO...
30040F Serie 20401F SupportsViaguin
... qui rejoignent les vannes et brides ainsi que les pompes associées.
Une remarque sur ces photos : on nous a demandé de les rendre cliquables pour les agrandir dans une fenêtre différente.
Désolé, nous ne pouvons plus prendre ce temps car il y en a tout simplement trop, et le travail nécessaire à chaque image est important.
30140F VannesBrides 30141F Pompes
Par contre, nous insérons maintenant ces images dans la plus grande résolution disponible et il suffit donc de les afficher pour elles mêmes dans votre navigateur.
Au rayon des tampons fonctionnels, tout est disponible et testé y compris les tampons de locomotive du Paris-Orléans et les tampons de wagon Midi.
40120F TpAjourePO Serie1 40150F WagonMidi Serie1
Du côté des commandes funiculaires, une référence nous fait faux bond car trop fine mais toutes les autres sont bien là, à l'image de ces compensateurs PLM désormais fournis montés (à part le contrepoids, il est vrai ;-) ou ces poulies doubles parfaitement percées à 0.3 mm qui sont un vrai régal. 30305F CompensateurPLM 30308F SuspensionPouliesDoubles
Pour ce qui est des appareils de voie VMM, les dernières pièces sont arrivées : des entretoises de commande et de sécurité.
Dans les références liées à la pleine voie, les selles à trois trous et supports de troisième rail Métro et troisième rail Maurienne trop fragiles sont en cours de reprise pour corriger ce défaut.
30614F Entretoises Serie 30055F TroisiemeRailMetro

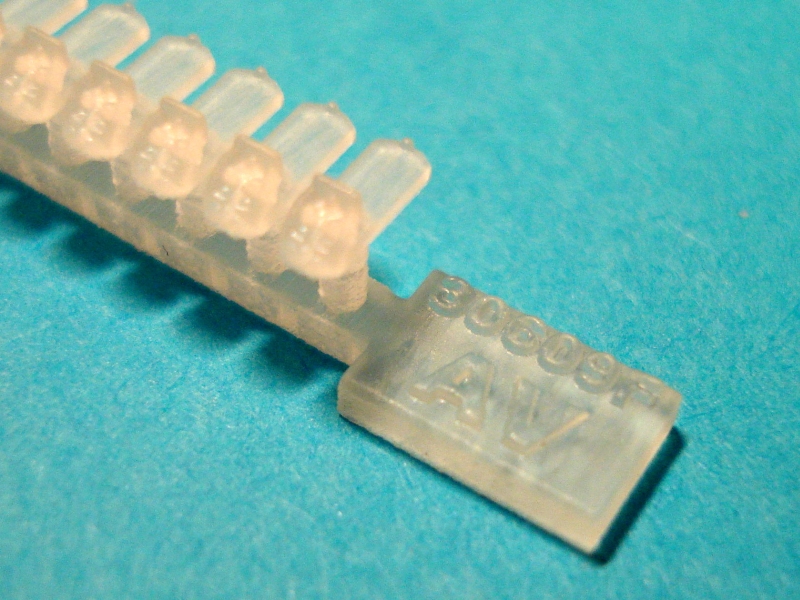

Deux références complexes mais intéressantes sont venues compléter nos coussinets pour le double champignon Midi : les traverses Orion et les traverses en Y des métriques suisses sont là.

Et ce n'est pas tout, nous avons bien avancé sur la 040 Nord...
Rendez-vous à la prochaine Brève !
30602F TraversesOrion Serie 30080F Serie1

Le 05 Avril 2018

Toujours sur notre boutique Shapeways, nous poursuivons la simplification de notre 040 Nord à tender séparé sans oublier de peupler d'autres catégories.

10479F Bloc cylindres 040 Nord
Cette pièce unique remplace 18 composants de notre châssis qu'il vous aurait fallu souder ensemble, y compris de grosses pièces de fonderie.
Comme nous le ferons systématiquement, cette pièce sera prise en photo dès son arrivée vers le 24 Avril pour montrer le bien fondé de ce rendu informatique.
Toutes nos expériences jusqu'ici montrent que cet excellent rendu ne dénature pas les pièces effectivement produites, il équivaut de belle manière à une photo que nous prendrons avec moins de talent !
10479F 040N BlocCylindres
Retour d'un vieux pote
Maintenant que nous travaillons avec Shapeways, nous avons porté cette référence et sommes fiers de vous proposer le support cinq fois moins cher qu'avant !

20401F Support de rambarde PO

20401F SupportRambardePO
Composants VMM

30614F Entretoises commande et sécurité
Certains d'entre vous commencent à jouer... au moins avec l'idée, et l'un m'a signalé qu'une référence manquait, avec les entretoises de commande et de sécurité.
Oubli réparé !
30614F Entretoises
